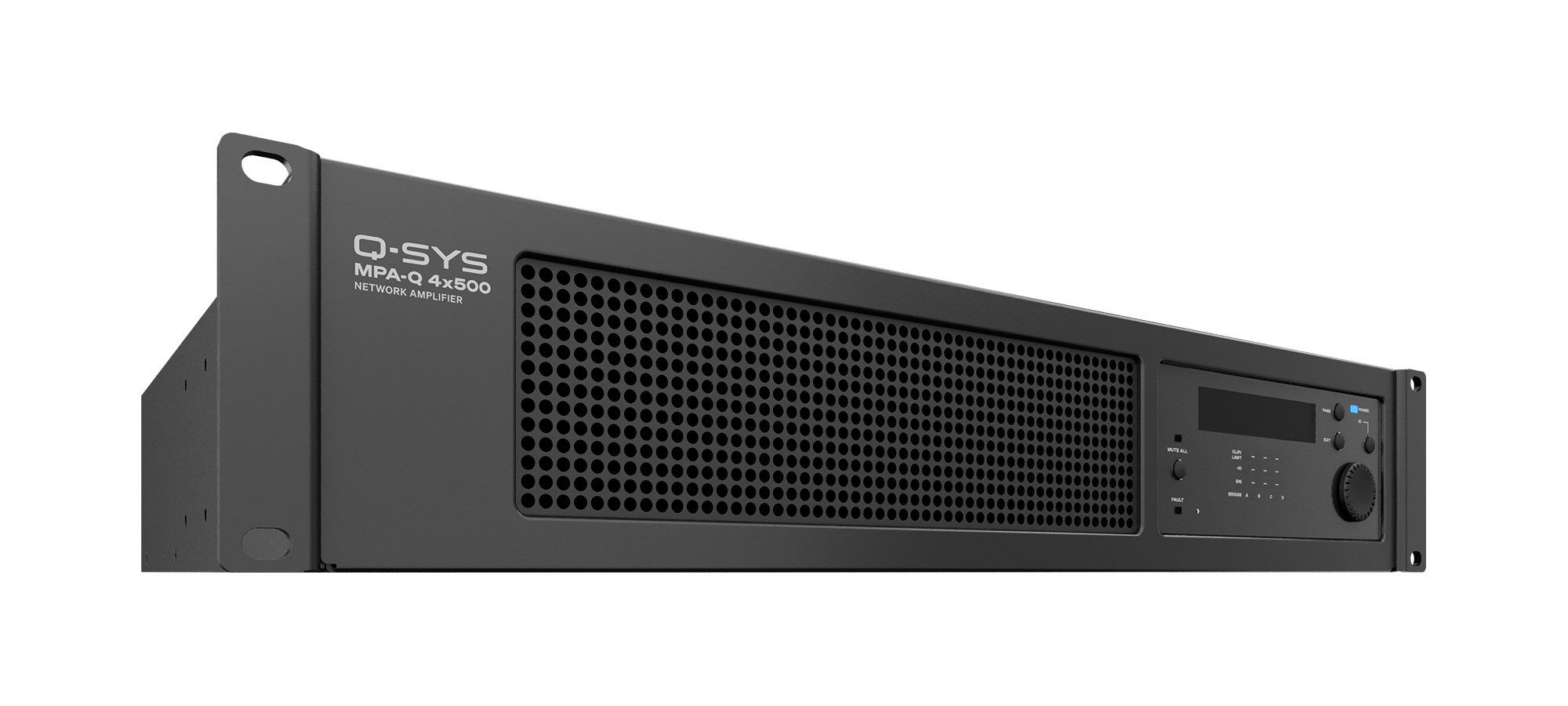

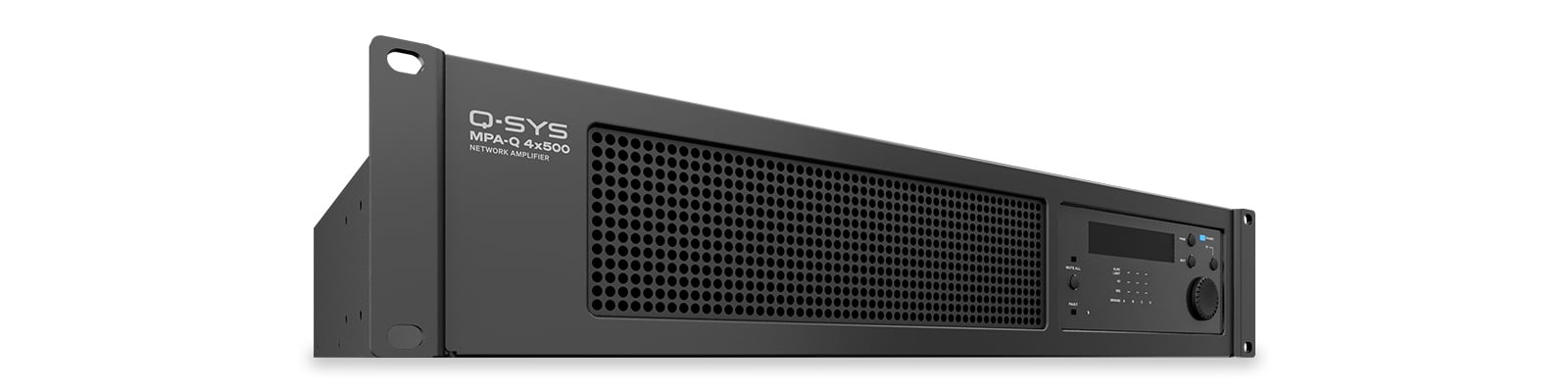

MPA-Q 4x500

四通道网络功放

联系我们

MPA-Q 4x500是Q-SYS网络功放产品组合中的中功率级产品，能够将原生Q-SYS集成扩展到酒店、娱乐、零售和政府环境中的高性能分布式音频应用。

功能和优点

  • 4个输出通道，每个通道500 W
  • 所有通道均支持低阻抗、高阻抗、70 V和100 V直驱（无需桥接，也无需手动开关）
  • 4个路模拟线路电平音频输入，完全可以路由到Q-SYS或直接输出
  • 两(2)个千兆以太网端口，用于冗余网络音频
  • 在独立模式下，如果网络连接中断，可以切换到可用的模拟输入
  • 如果PoE连接可用，则可以在断电后快速恢复音频
  • 4路GPI输入和二(2)路NO/NC输出继电器
  • 全机架宽度，2RU外形规格，随附五金件，支持机架安装或表面安装
  • 模拟模式可旁路网络音频，打造全模拟功放；根据前面板显示的显示信息，可在此模式下进行基本通道配置
  • 适合中大型空间：MPA-Q系列为Q-SYS网络功放产品组合提供了全新的中等功率层级，非常适合高输出功放超出使用需求的空间，例如酒店和零售设施、娱乐空间以及更大的企业和政府环境。
  • 进行调整，以保持音频流畅：确保您的音响系统保持运行而不中断。MPA-Q系列功放能够在网络连接断开时，自动将音源开关到可用的模拟输入，以保证声音的连续性。在发生断电时，如果PoE连接可用，网络音频可以在几秒内恢复。
  • 利用Q-SYS提供整个场馆的音频：MPA-Q系列网络功放将无缝的Q-SYS体验扩展到更多空间，为整个场馆的分布式和高性能音频应用提供原生音频路由和控制功能。
  • 集成音视频及控制：MPA-Q系列网络功放由Q-SYS全栈音视频平台驱动，能够将数据、设备和云端优先的开放架构统一起来，提供完全集成的音视频及控制解决方案，更简单的集成和基于软件的可扩展性
规格 MPA-Q 4x500
功放输出
频率响应 @ 20Hz-20kHz, 8Ω +0.2 dB / -0.7 dB
输出THD+N @ 1 KHz 0.01%-0.03%典型值1% 最大
SNR @ 20Hz-20kHz, 8Ω, A-加权 >112 dB
增益@+4dBu输入  34 dB
阻尼因子 >160
模拟输入（仅线路电平）
输入动态范围（未加权） >108 dB
输入阻抗（平衡和非平衡）@ 1kHz >11k均衡和>5.5k非平衡
采样率 48 kHz
DSP
DSP处理 放大器
输出功率 Maximum1 连续2

全通道驱动
A、B、C、D通道

 100V 500 W 300 W
70 V 500 W 300 W
8 Ω 500 W 300 W
4Ω 500 W 300 W
2 Ω 500 W 300 W

单通道驱动
A或B或C或D

 100V 待定
70 V
8 Ω
4Ω
2 Ω

2通道桥接
A+B或C+D

 100V 1000 W 600 W
70 V 1000 W 600 W
8 Ω 1000 W 600 W
4Ω 1000 W 600 W
2 Ω 不支持
环境
工作温度范围 32°到104° F (0° - 40° C)
存储温度范围 -4°到158° F （-20°到+70° C）
湿度范围 5% - 85% RH
物理
音频 I/O 连接 输出：4通道（欧式7.62 mm）
输入：4通道（欧式3.5 mm）
网络产品 2个1 Gbps以太网端口
LAN A可以选择支持PoE (802.3af Type 1)，以便在电源中断后快速恢复音频
GPI 0-3.3V DC关闭
安装配件 前机架挂耳用于机架安装（也可用于支持机箱的表面安装）
交流电源输入 100-240 V, 50/60 Hz, 4.6-2.5 A
产品尺寸（长 x 宽 x 高） 15.0 x 19.0 x 3.5英寸（381 x 483 x 89毫米）
产品重量 20.7 lbs (9.4 kg)
包括的配件

1条交流市电电源线（因所在国家/地区而异）
可拆卸机架挂耳，用于机架安装或表面安装
4位7.62毫米间距欧式接线端子 （4个）
3位3.5毫米间距欧式接线端子（数量8）
12针脚（2排） 3.5毫米间距欧式接线端子（数量1）


*所有规格参数可能会有所变化，恕不另行通知。1. 最大功率 - 20 ms，1 kHz正弦波突发；此数据主要用于功放通道非对称负载，和最大限度地利用功放的功率。
2. 连续功率：20Hz - 20kHz带宽，所有通道以相同负载驱动；这些数据主要用于估算所有功放通道的长期功率输出。
