QIO系列高密度音频扩展器
Q-SYS网络麦克风/线路I/O扩展器

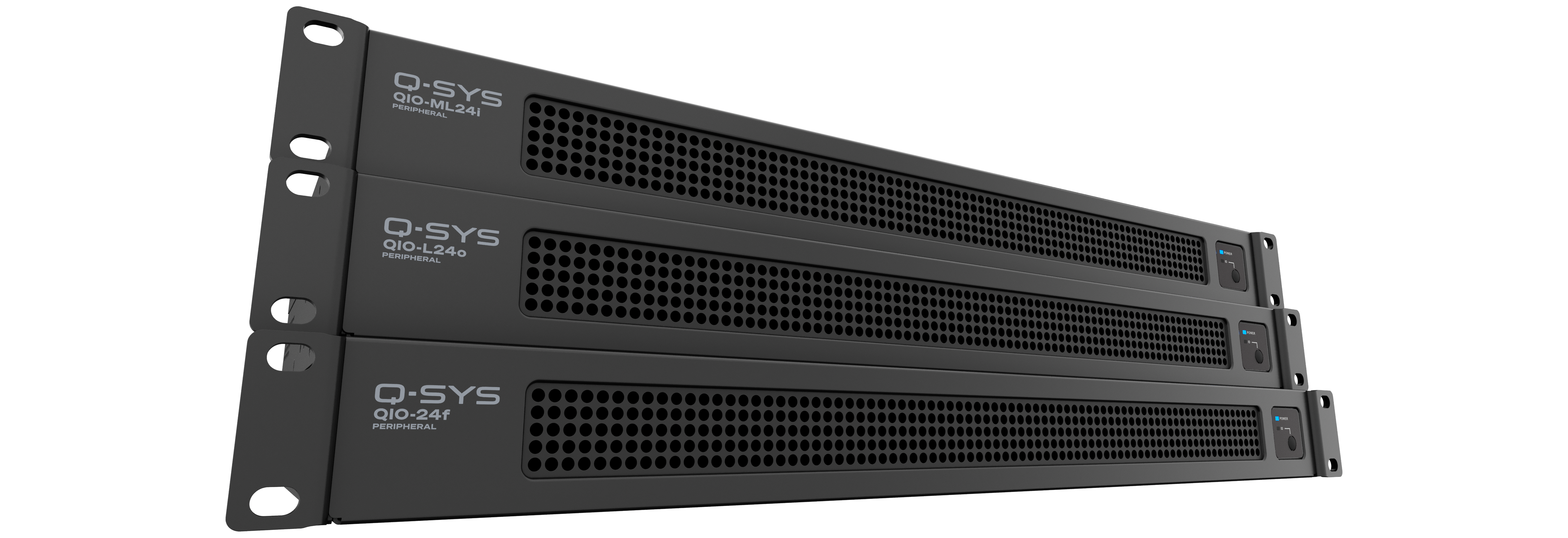

Q-SYS QIO系列网络音频扩展器能够与非联网音频I/O实现互操作性，可以将Q-SYS的功能扩展到更多设备。QIO-ML24i、QIO-L24o和QIO-24f用一个外围设备就可以满足大型系统的I/O需求，非常适合活动制作、大型酒店、寻呼系统、司法场所等应用。等更多功能。
功能和优点
- Q-SYS原生高密度音频I/O

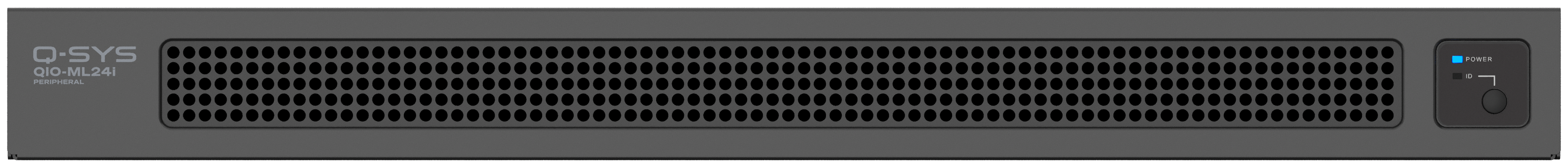

- QIO-ML24i: 二四（24）路麦克风/线路电平输入

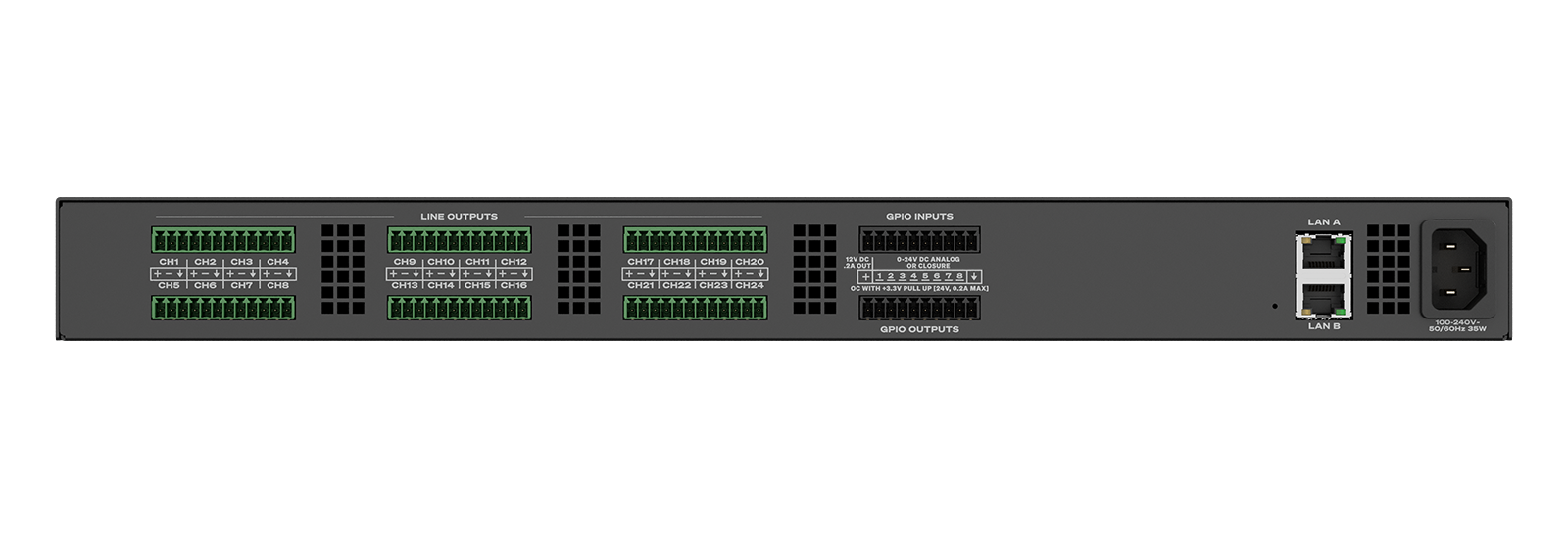

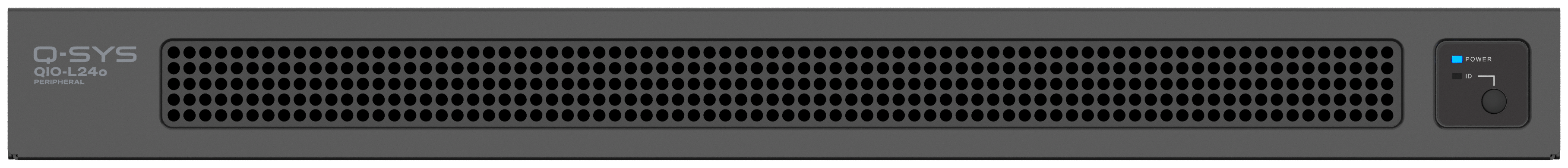

- QIO-L24o: 二四(24)路线路电平输出

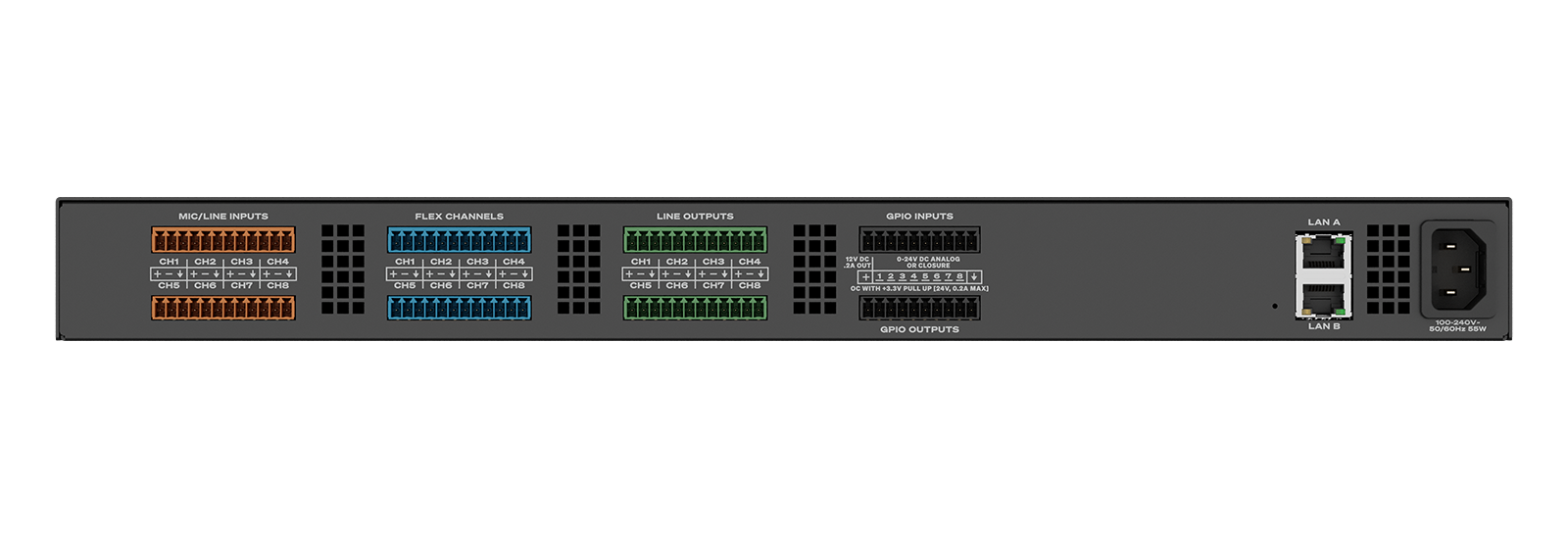

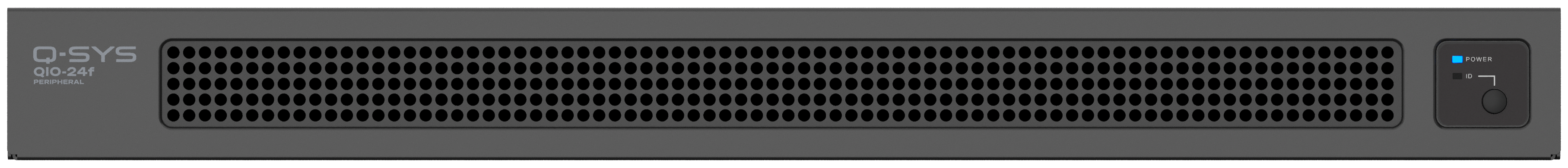

- QIO-24f：八(8)路麦克风/线路电平输入、八(8)路软件定义灵活通道和八(8)路线路电平输出
- 支持网络和外围设备冗余
- 1RU外形规格
- 8 x 8 GPIO，用于集成第三方设备控制连接
- 可配置的+48 VDC幻象电源输入
- 输入 的麦克风检测功能可以实现监控、使用统计和故障通知等功能
- 集成继电器静音输出端支持冗余音频输出，连接外围设备，并防止上电瞬变
- 两(2)个千兆以太网端口，用于冗余网络音频
- 支持表面安装和机架安装
- QIO-CP冗余线缆套件（需要单独购买）
- 根据需要添加正确的I/O：借助QIO系列网络音频扩展器，您可以在系统中部署麦克风/线路音频连接，从而将非联网设备集成到Q-SYS平台。高密度音频I/O扩展器以1RU的外形规格提供24个音频通道、GPIO以及网络和外围设备冗余，能够高效集成多个音频终端，并简化大型Q-SYS系统的设计。
- 可根据您的环境进行定制：QIO系列是模块化设备，可以进行组合，以满足您独特的I/O要求和处理架构。通过将输入/输出与处理硬件分离，QIO系列使您能够在需要时连接非联网音频和控制设备。此外，可以通过软件定义的Flex I/O选项支持动态、多用途系统，让您可以根据需求的变化进行调整。
- 任务关键可靠性：高密度型号提供冗余功能，即使在外围设备或网络发生故障时，也能确保无缝音频传输。如果检测到严重故障，Q-SYS可以在几秒钟内自动将音频导向备份，从而最大限度地减少故障切换时间并防止音频中断。
- 集成音视频及控制：QIO系列网络I/O扩展器由Q-SYS全栈音视频平台驱动，能够统一数据、设备和云端优先的开放架构，提供完全集成的音视频及控制解决方案，提供更简单的集成和基于软件的可扩展性。
应用图
点击放大
| 规格 | QIO-ML24i | QIO-24f | QIO-L24o |
| 连接能力 | 二四(24)路麦克风/线路输入 | 8路麦克风/线路电平输入、8路灵活通道和8路线路电平输出 | 二十四 (24) 路线路电平输出 |
| 麦克风/线路输入 | |||
| 最大输入电平 | +24 dBu（均衡），+18 dBu（非均衡） | - | |
| 前置放大器增益范围 | 0 dB至60 dB | - | |
| 输入灵敏度范围 | -36 dBu至+24 dBu | - | |
| 幻象电源 | +48 VDC | - | |
| 输入阻抗 | 10 kΩ（平衡），5 kΩ（非平衡） | - | |
| 等效输入噪音 | <-123 dBu，非加权@ 20 Hz至20 kHz | - | |
| 输入间串扰@1kHz | > 110 dB（标称），>95 dB（最大值） | - | |
| 输入动态范围 | |||
| @ +24 dBu灵敏度 | > 111 dB | - | |
| @ +10 dBu灵敏度 | >110 dB | - | |
| @ -10 dBu灵敏度 | > 106 dB | - | |
| @ -36 dBu灵敏度 | >86 dB | - | |
| 线路输出 | |||
| 采样率 | - | 48 kHz | |
| 比特级数（比特位） | - | 24 bit | |
| 输出音频范围水平 | - | -36 dBu至+24 dBu | |
| 输出动态范围 | - | >110 dB | |
| 输出间串扰@ 1 kHz | - | > 102 dB（标称），>90 dB（最大值） | |
| 输出阻抗 | - | 100 Ω | |
| 物理 | |||
| 产品尺寸（长 x 宽 x 高） | 12.0 x 17.4 x 1.72英寸(304.8 x 443.0 x 43.6毫米) | ||
| 产品重量 | 8.5磅（3.86千克） | ||
| 包括的配件 | 1条交流市电电源线（具体所在国家/地区） 可拆卸机架挂耳，支持机架安装或表面安装 | ||
| 可选附件 | QIO-CP冗余线缆套件（需要单独购买） | ||
| 安装配件 | 支持表面安装和机架安装； 1RU，全机架宽度 | ||
| 连接器 | |||
| 电源输入 | 1个通用输入额定电压100-240 V, 50/60 Hz | ||
| 额定交流输入输入 | 最高65 W | 最高55 W | 最高35 W |
| LAN | 2个千兆以太网连接器（不提供或接收PoE） | ||
| 环境与合规 | |||
| 工作环境温度范围 | 32°到122° F （0°到50° C） | ||
| 存储温度范围 | -4°到158° F（-20°到70° C） | ||
| 湿度范围 | 5%到85%，无冷凝 | ||
| 散热 | 222 BTU/小时 | 188 BTU/小时 | 119 BTU/小时 |
| 法规 | FCC 47 CFR Part 15 Subpart B、Canada ICES-003、EN 55032、EN 55035、EU RoHS指令2011/65/EU、WEEE指令2012/19/EU、REACH、中国RoHS GB/T26572、RCM、IEC/EN/UL 62368-1 | ||
*所有规格参数可能会有所变化，恕不另行通知。
