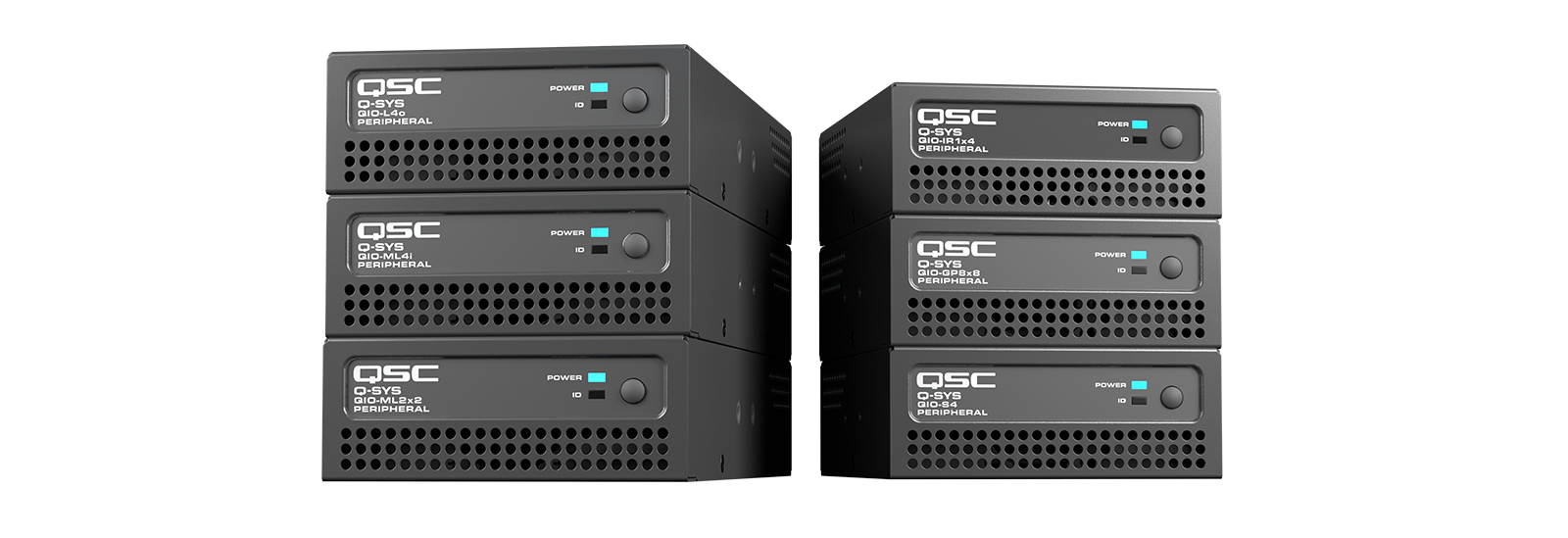

QIO系列
Q-SYS网络I/O扩展器
Q-SYS QIO系列通过与原生Q-SYS外围设备直接集成，实现与非联网音频和控制I/O的互操作性，从而将Q-SYS的强大功能扩展到更多设备。QIO系列扩展器提供模块化功能，可轻松扩展网络I/O，可以根据需要部署在企业、高校、娱乐场所和酒店等环境中的各种应用中。

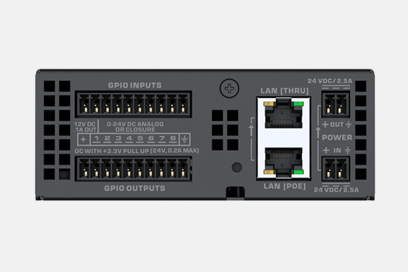

根据需要添加正确的I/O
Provide your Q-SYS system with greater flexibility to deploy mic/line audio, digital audio, Bluetooth, VoIP, and control connectivity where it's most convenient. Each QIO Series model offers a single connectivity type in rack-mount, surface-mount, and wall plate form factors.
可根据环境进行定制

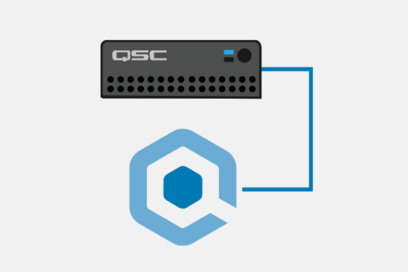

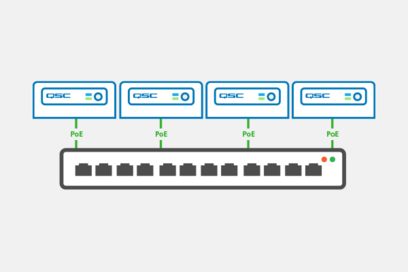

为Q-SYS系统增加网络I/O连接，将I/O的物理位置与处理硬件分离，从而支持分布式或集中式处理架构。

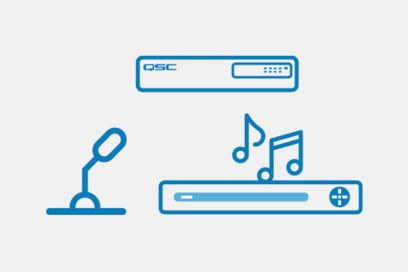

扩展原生Q-SYS音频和VoIP连接
Select from a line of QIO audio models that support professional mic/line level inputs with +48 VDC phantom power, AES3 digital, Bluetooth® audio I/O, and analog telephony into Q-SYS.

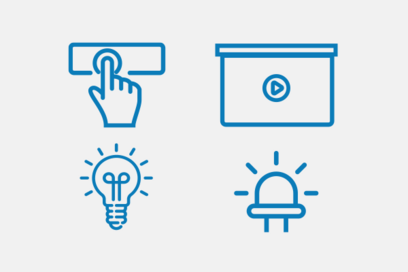

扩展了非原生Q-SYS设备的控制连接能力
增加了红外线、串行、 GPIO或低电压继电器连接，能够将对各种设备的控制功能集成到您的Q-SYS系统中。
QIO Series Product Pages
音频
Compact mic/line audio I/O
控制
IR, Serial, GPIO, and low-voltage relay I/O
电话
Analog PSTN, PBX and other
legacy phone I/O
Multi-Purpose
Consolidated control and Flex audio I/O
High-Density audio
Higher-channel audio I/O
Wall Plate
Bluetooth® audio I/O
SELECT A MODEL
Bluetooth® Audio Connectivity
| QIO-WP-BT Network Bluetooth® Audio Wall Plate | |
| Bluetooth® module version | 5.4 |
|---|---|
| Bluetooth® profiles supported | Bluetooth® Classic (BR/EDR): • Rx only: A2DP (SRC/SNK), AVRCP • Tx and Rx: HFP • Up to 10 devices stored in device memory Bluetooth® Low Energy (LE): • Tx: PBP (Auracast™ mode) |
| Bluetooth® audio codecs supported | SBC, AAC, aptX & aptX HD, LC3 (Auracast mode only) |
| 蓝牙®覆盖范围 | >86英尺（>23米）瞄准线 |
| 控制按钮和指示灯 | Front panel: • Power/Status - RGB LED (customizable in Q-SYS) • Bluetooth® - Blue LED (controllable in Q-SYS) • Bluetooth® pairing button • Near Field Communication (NFC) tap-to-pair sensor |
| 网络产品 | 1x 1 Gbps LAN port 1x 1 Gbps RJ45 link port (supported in a future Q-SYS Designer Software release) |
| 产品尺寸（长 x 宽 x 高） | QIO-WP-BT-NA: 1.55 x 2.75 x 4.61 in (39.5 x 69.9 x 117.1 mm), including 1-gang cover plate • Fits standard North America backboxes (single- or dual-gang) ≥1.50 in depth QIO-WP-BT-EU: 1.55 x 3.39 x 3.39 in (39.5 x 86.0 x 86.0 mm), including cover plate • Fits BS4662-type backboxes ≥35.0 mm depth (Due to non-standardization of EU backbox interiors, fit should be verified prior to installation. See user manual for more information) |
| 颜色 | 白色 - RAL 9003（默认配置） 黑色 - RAL 9011（包括可替换面板） |
| 产品重量 | 0.375 lb (170.1 g) |
| 运输尺寸 | 6.25 x 4.00 x 3.50 in (158.75 x 101.60 x 88.90 mm) |
| 运输重量 | 0.75 lb (340.2 g) |
| 工作温度 | 32° F到122° F （0° C到50° C） |
| 功耗 | IEEE 802.3af PoE Class 0; 3 W max |
| BTU 消耗/热量产生 | 10.24 BTU/小时 |
| 湿度范围 | 5%–85% RH, non-condensing |
| 环境噪声（分贝） | N/A (no fan) |
高密度音频连接
| QIO-ML24i | QIO-24f | QIO-L24o | |
| 麦克风/线路输入 | |||
|---|---|---|---|
| 最大输入电平 | +24 dBu（均衡），+18 dBu（非均衡） | - | |
| 前置放大器增益范围 | 0 dB至60 dB | - | |
| 输入灵敏度范围 | -36 dBu至+24 dBu | - | |
| 幻象电源 | +48 VDC | - | |
| 输入阻抗 | 10 kΩ（平衡），5 kΩ（非平衡） | - | |
| 线路输出 | |||
| 输出音频范围水平 | - | -36 dBu至+24 dBu | |
| 输出动态范围 | - | 110 dB | |
| 输出阻抗 | - | 100 Ω | |
| 采样率 | 48 kHz | ||
| 比特级数（比特位） | 24 bit | ||
| 连接器 | |||
| 外接电源 | 1个通用输入额定电压100-240 V, 50/60 Hz | ||
| 交流输入 | 最高65 W | 最高55 W | 最高35 W |
| LAN | 2个千兆以太网连接器 | ||
| 常规 | |||
| 产品尺寸（长 x 宽 x 高） | 12.0 x 17.4 x 1.72英寸(304.8 x 443.0 x 43.6毫米) | ||
| 产品重量 | 8.5磅（3.86千克） | ||
| 安装配件 | 支持表面安装和机架安装； 1RU，全机架宽度 | ||
音频连接
| QIO-ML4i | QIO-ML2x2 | QIO-L4o | QIO-AES8x8 | |
| 连接能力 | 4路麦克/线路输入 | 2路麦克风/线路输入和2路线路输出 | 4路线路输出 | 四(4)对立体声AES3数字输入和 四(4)对立体声AES3数字输出 (共8个输入和输出通道) |
|---|---|---|---|---|
| 麦克风/线路输入 | ||||
| 最大输入电平 | +24 dBu | - | - | |
| 前置放大器增益范围 | 0 dB至60 dB | - | - | |
| 输入灵敏度范围 | - 36 dBu至+24 dBu | - | - | |
| 幻象电源 | +48 VDC | - | - | |
| 输入阻抗 | 5 kΩ单端，10 kΩ均衡 | - | - | |
| 线路输出 | ||||
| 输出音频范围水平 | - | - | -36 dBu至+24 dBu | - |
| 输出动态范围 | - | - | 108 dB | - |
| 输出阻抗 | - | - | 150 Ω至300 Ω | - |
| AES3数字I/O | ||||
| 输入阻抗 | - | - | - | 110 Ω（平衡） |
| 输出阻抗 | - | - | - | 110 Ω（平衡） |
| 集群延时 | - | - | - | 65个采样（启用SRC） |
| 采样率 | 48 kHz | 48 kHz | 48 kHz | 44.1 kHz、48 kHz、88.2 kHz、96 kHz、176.4 kHz、192 kHz （换算为Q-SYS系统采样率48 kHz） |
| 比特级数（比特位） | 24 bit | |||
| 其他连接器 | ||||
| 外接电源 | 24 VDC名义电压，使用欧标接头的最大电流为2.5 A，提供用于菊花链连接的第二连接器（QIO-PSU电源单独销售） | |||
| LAN (PoE) | 千兆比特LAN连接（用于Q-LAN、PoE） | |||
| PoE规格 | 符合IEEE 802.3af Type 1, Class 3标准 | 符合IEEE 802.3af Type 1, Class 3标准 | 符合IEEE 802.3af Type 1, Class 2标准 | 符合IEEE 802.3af Type 1, Class 2 |
| LAN (直通) | 以太网菊花链连接 | |||
| 常规 | ||||
| 尺寸 | 8.5 x 4.25 x 1.59英寸(215.9 x 108 x 40.4毫米) | |||
| 重量 | 1.72磅（0.78千克） | |||
| 安装配件 | 支持表面安装和壁挂安装（包含五金件） 支持机架安装； 1机架空间，四分之一机架宽度（QIO-RMK机架套件单独销售） | |||
控制连接
| QIO-GP8x8 | QIO-IR1x4 | QIO-S4 | QIO-L VR4 | |
| 连接类型 | GPIO | 红外线 | 系列 | 低电压继电器 |
|---|---|---|---|---|
| 端口 | 8路通用输入及8路通用输出 | 1个红外线接收器输入和4个红外线发射器输入 | 4个RS232端口 （一个端口还兼容RS-485和RS-422） | 四(4)个触点闭合继电器（2针，3.55 mm） |
| 其他连接器 | ||||
| 外接电源 | 24 VDC名义电压，使用欧标接头的最大电流为2.5 A，提供用于菊花链连接的第二连接器（QIO-PSU电源单独销售） | |||
| LAN (PoE) | 千兆比特LAN连接（用于Q-LAN、PoE） | |||
| PoE规格 | 符合IEEE 802.3af Type 1, Class 3标准 | 符合IEEE 802.3af Type 1, Class 1 | 符合IEEE 802.3af Type 1, Class 1 | 符合IEEE 802.3af Type 1, Class 1 |
| LAN (直通) | 以太网菊花链连接 | |||
| 常规 | ||||
| 尺寸 | 5.5 x 4.25 x 1.59英寸(139.7 x 108 x 40.4毫米) | |||
| 重量 | 1.18磅（0.54千克） | |||
| 安装配件 | 支持表面安装和壁挂安装（包含五金件） 支持机架安装； 1机架空间，四分之一机架宽度（QIO-RMK机架套件单独销售） | |||
电话连接
| QIO-TEL2 | |
| 连接能力 | 通过标准RJ11 (6P2C)连接器提供两(2)条PSTN (POTS)电话线连接 |
|---|---|
| 电话线 | |
| 阻抗 | 600 Ω，标称 |
| 频率响应 | 300 Hz至3.3 kHz，±1.0 dB |
| THD+噪声 | < 0.5% |
| 信噪比 | > 62 dB |
| 振膜当量值 | 0.1 |
| 其他连接器 | |
| 外接电源 | 24 VDC名义电压，使用欧标接头的最大电流为2.5 A，提供用于菊花链连接的第二连接器（QIO-PSU电源单独销售） |
| LAN (PoE) | 千兆比特LAN连接（用于Q-LAN、PoE） |
| PoE规格 | 符合IEEE 802.3af Type 1, Class 1 |
| LAN (直通) | 以太网菊花链连接 |
| 常规 | |
| 尺寸 | 8.5 x 4.25 x 1.59英寸(215.9 x 108 x 40.4毫米) |
| 重量 | 1.63磅（0.74千克） |
| 安装配件 | 支持表面安装和壁挂安装（包含五金件）。机架安装，1RU，¼机架宽度（QIO-RMK机架套件单独销售） |
多用途连接
| QIO-FLEX4A | |
| 连接能力 | 4个Flex I/O、4x8 GPIO、1个RS232、2个功放输出 |
|---|---|
| 麦克风/线路输入 | |
| 最大输入电平 | +24 dBu（均衡），+18 dBu（非均衡） |
| 前置放大器增益范围 | 0 dB至60 dB |
| 幻象电源 | +48 V DC（每通道10 mA，符合IEC 61938 P48） |
| 等效输入噪音 | < -120 dBu，非加权@ 20 Hz至20 kHz |
| 输入间串扰@1kHz | > 110 dB（标称），> 95 dB（最小值） |
| 输入阻抗 | 10 kΩ（平衡），5 kΩ（非平衡） |
| 输入动态范围 | @ +24 dBu灵敏度, > 108 dB @ +10 dBu灵敏度, > 105 dB @ -10 dBu灵敏度, > 100 dB @ -36 dBu灵敏度, > 80 dB |
| 麦克风/线路输出 | |
| 最大输出电平范围 | -37 dBu至+24 dBu |
| 输出动态范围 | 108 dB |
| 输出间串扰@ 1 kHz | > 102 dB（标称），> 90 dB（最小值） |
| 输出阻抗 | 200 Ω（均衡），100 Ω（非均衡） |
| 采样率 | 48 kHz |
| 比特级数（比特位） | 24 bit |
| 功放输出 | |
| 扬声器最大输出功率(24 VDC辅助电源) | 每通道9 W @ 4 Ω |
| 扬声器最大输出功率(PoE+) | 每通道5 W @ 4 Ω |
| 输出阻抗 | 4-8 Ω（标称） |
| 控制 | |
| RS232 | 1端口 |
| GPIO | 4x8 |
| 其他连接器 | |
| 外接电源 | 24 VDC名义电压，使用欧标接头的最大电流为3.7 A，提供用于菊花链连接的第二连接器 （QIO-PSU电源单独销售） |
| LAN (PoE) | 千兆比特LAN连接（用于Q-LAN、PoE） |
| PoE规格 | 符合IEEE 802.3 Type 2, Class 4标准 兼容IEEE 802.3af Type 1, Class 3（在此功率水平下禁用功放） |
| LAN (直通) | 以太网菊花链连接 |
| 常规 | |
| 尺寸 | 5.5 x 8.62 x 1.59英寸(139.7 x 219.1 x 40.4毫米) |
| 重量 | 2.3磅 （1.04千克） |
| 安装配件 | 支持表面安装和壁挂安装（包含五金件） 支持机架安装； 1机架空间，半机架宽度（QIO-RMK机架套件单独销售） |
All specifications are subject to change without notice.
