Étendre Q-SYS à davantage de salles

Déploiement rapide et à grande échelle dans tous vos espaces de collaboration.

Le système modulaire Q-SYS RoomSuite permet une configuration rapide et standardisée pour les espaces de collaboration de taille moyenne à grande. Conçu pour fonctionner avec les principales plateformes UC et la fonctionnalité BYOM, il offre un flux de travail basé sur le Web pour une conception, une mise en service et un déploiement efficaces, pris en charge par une gestion cloud unifiée et un suivi à distance via Q-SYS Reflect.

Matériel simplifié et personnalisable pour votre salle

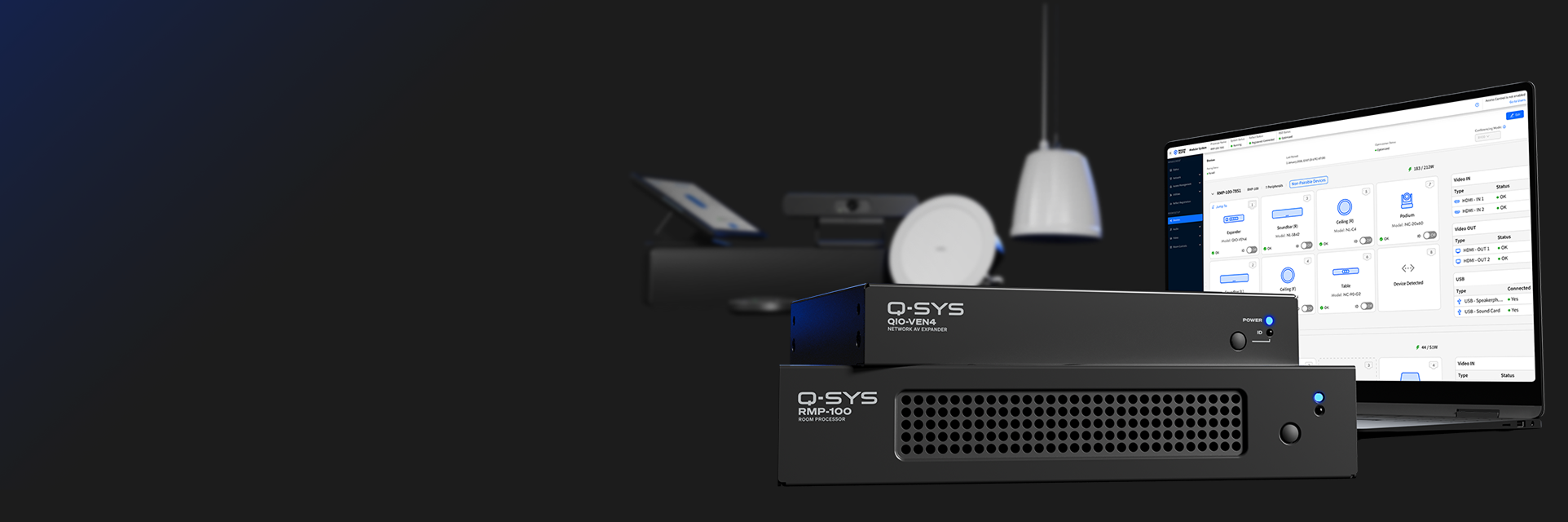

Le processeur RMP-100 et l'extension QIO-VEN4 du système modulaire Q-SYS RoomSuite constituent une base matérielle intégrée pour le traitement audio, la mise en réseau, la distribution vidéo, les connexions AV et le contrôle d'affichage, tout en prenant en charge une gamme évolutive de périphériques de collaboration en réseau Q-SYS afin d'adapter chaque système aux besoins spécifiques de votre salle.

Configuration simplifiée (sans programmation)

Grâce à un flux de travail simplifié et basé sur le Web, le système modulaire Q-SYS RoomSuite accélère le déploiement et la mise en service grâce à une configuration sans code. Effectuez rapidement la détection des appareils, la configuration des E/S vidéo, l'optimisation audio de la pièce et la génération automatique de l'interface de contrôle utilisateur, le tout sans programmation traditionnelle.

Tout ce que vous désirez en un seul endroit

Que vous positionniez vos caméras, régliez les niveaux audio ou utilisiez la fonction Room System Optimization pour ajuster votre salle de conférence, vous trouverez tout ce dont vous avez besoin dans le système modulaire Q-SYS RoomSuite.

Gestion simplifiée du système

Grâce à l'intégration de Q-SYS Reflect Plus, surveillez et gérez à distance tous les espaces Q-SYS, y compris les systèmes Q-SYS RoomSuite et Core, à partir d'une seule interface. Déployez des préréglages sur les systèmes modulaires Q-SYS RoomSuite et effectuez des mises à jour groupées et à distance du firmware afin de simplifier la maintenance continue du système à grande échelle.

您可以从网络协作终端产品组合中选择适合的空间。

获得Q-SYS RoomSuite模块化系统所需的所有功能

立即开始使用Q-SYS RoomSuite Manager网络界面。

系统组件

Model RMP-100处理器
以太网端口
AV LAN以太网端口 7x 1 Gbps端口，PoE+输出
扩展器以太网端口 1x 1 Gbps端口，PoE++输出(IEEE 802.3bt Type 4)
外接以太网端口 2x辅助端口（无PoE供电）
PoE功率预算 212 W，总计，所有端口(IEEE 802.3bt Type 4)
视频输入/输出
HDMI 2.0输入 1x HDMI（BYOM：4K60支持，有音频；ZR/MTR兼容模式：1080p60支持，有音频） 4:4:4

1x HDMI（BYOM：4K60支持，无音频；ZR/MTR兼容模式：1080p60支持，无音频） 4:4:4
HDMI 2.0输出 2x HDMI（BYOM：支持4K60；ZR/MTR兼容模式：支持1080p60） 4:4:4
缩放器(Scaler) 无输入音源必须与输出匹配。
Color formats 由音源确定。
控制
RS-232 2个显示控制端口
GPIO 1路输入（连接占用传感器，+24 V / 50 mA）
CEC HDMI视频输出支持
USB
USB 1x USB-C端口
1x USB-A（不支持）
控制按钮和指示灯
正面 电源LED
ID按钮和指示灯
RF antenna 不支持
电源
标配54 V DC电源 100 - 240 VAC, ~50 / 60 Hz, 4A Max
物理
产品尺寸（长 x 宽 x 高） 10.5 x 8.6 x 8.7英寸（266 x 217毫米x 220毫米）
产品重量 4.30磅（1.95千克）
装运箱尺寸（长 x 宽 x 高） 19.1 x 13.6 x 3.5英寸（485 x 345 x 89毫米）
包括的配件 表面安装配件
54 V直流电源
1条交流市电电源线（特定所在国家/地区）
I/O连接器
合规和安全手册
保修声明
环境与安全
存储温度范围 -4°到158° F（-20°到70° C）
存储湿度范围 5%到85%
工作温度范围 32°到104° F （0°到40° C）
工作湿度范围 5% - 85%
散热（不包括POE负载） 69 BTU/小时 (20 W)
功耗（包括POE负载） 200 W（标称功率），245 W（最大功率）
电池化学品 一密度碳化钛



Model QIO-VEN4扩展器
VIDEO I/O
HDMI 2.0输入 1x HDMI（支持1080p60 +音频）4:2:0
HDMI 2.0输出 -
缩放器(Scaler) HDMI缩放器可以匹配分辨率和帧速率。
Color formats 由音源确定。
以太网端口
AV LAN以太网端口 4x 1 Gbps, PoE+输出
处理器(RMP-100) 以太网端口 1x 1 Gbps,PD PoE++ (IEEE 802.3at Type 2)
PoE功率预算 共计51 W，端口1-4
USB
USB 1 x USB-C，支持DP-Alt模式(1080p60)
1x USB-A（不支持）
控制按钮和指示灯
正面 电源LED
ID按钮和指示灯
其他
耳机 不支持
物理
产品尺寸（长 x 宽 x 高） 7.3 x 5.2 x 1.2英寸（185 x 133 x 31毫米）
产品重量 1.72磅（780克）
装运箱尺寸（长 x 宽 x 高） 13.3 x 7.3 x 1.8英寸（338 x 186 x 45毫米）
包括的配件 表面安装配件
线缆应力消除
安全和质保声明
电源
以太网供电（由RMP-100处理器供电） PoE++ (IEEE 802.3bt Type 4)
环境与安全
存储温度范围 -4°到158° F（-20°到70° C）
存储湿度范围 5%到85%
工作温度范围 32°到104° F （0°到40° C）
工作湿度范围 5% - 85%
散热（不包括POE负载） 51 BTU/小时 (15 W)
功耗（包括POE负载） 55 W（标称功率），70 W（最大功率）
