Série NV Interface vidéo en réseau
Point d’extrémité vidéo en réseau pour Q-SYS

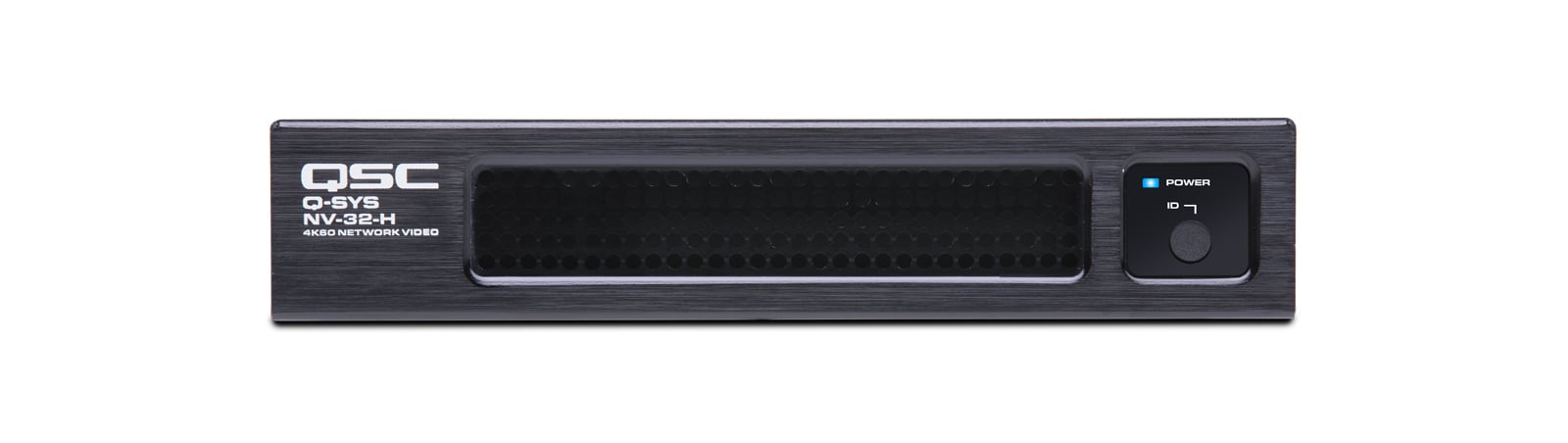

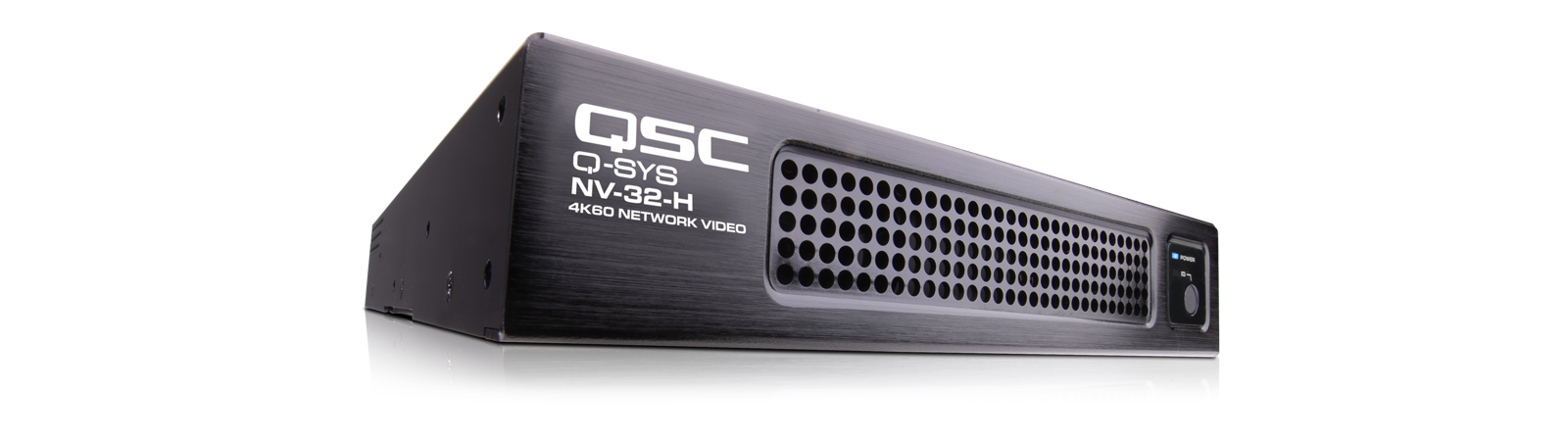

Le NV-32-H (Mode Core) est un point de terminaison vidéo polyvalent et configurable par logiciel, natif de la plate-forme Q-SYS, offrant deux modes de fonctionnement distincts à choix, basés sur les besoins de l'application. Le ‘Mode Core’ transforme l'appareil en un processeur Q-SYS entièrement intégré avec des capacités locales de commutation HDMI. Le ‘Mode Périphérique’ permet l'encodage/décodage vidéo multiflux pour la distribution vidéo HDMI en réseau. Comme tous les appareils Q-SYS, le NV-32-H (Mode Core) offre une intégration et un contrôle natifs pilotés par Q-SYS OS, simplifiant l'installation et la configuration sans connaissances approfondies en programmation. Grâce à l'intégration de la plate-forme Q-SYS, vous pouvez recevoir des mises à jour de firmware avec signature cryptée, ce qui garantit des mises à jour sécurisées des fonctionnalités et de la sécurité de l'ensemble de votre système.
Caractéristiques et avantages
真正的Q-SYS处理和I/O能力
为Q-SYS平台提供完整的音频处理能力。支持32x32网络音频通道、8个基于软件的声学回声消除(AEC)通道和通过HDMI、USB和3.5毫米连接提供的板载音频。
集成视频功能Core模式支持板载3x2 HDMI视频切换器,允许室内用户轻松共享笔记本电脑或其他设备的内容。Core Mode Video Streaming功能许可支持通过Q-SYS Shift™或Mediacast模式进行编码或解码,因此支持在相同的设计中使用NVM系列编码器和解码器。
集成音视频桥接
通过免驱动USB连接将Q-SYS网络摄像机和音频流无缝连接到所有主流UC&C会议应用中,包括Microsoft Teams、Zoom和Google Meet。
Q-SYS平台原生视频分发
原生HDMI音视频分发,无需额外的控制处理器或复杂的编程。
灵活适合各种空间
Q-SYS Shift®视频编解码器可根据视频内容动态调整网络带宽,在会议室视频应用中实现品质、延迟和网络效率的完美平衡。可选Mediacast模式可在与NVM系列编码器和解码器相同的设计中使用,支持最高1080p30 4:2:0的视频格式。
集成音视频桥接
通过免驱动USB连接将Q-SYS网络摄像机和音频流无缝连接到所有主流UC&C会议应用中,包括Microsoft Teams、Zoom和Google Meet。

Streaming simultané :
Exploitez les multiples entrées et sorties HDMI pour des scénarios de conception complexes avec moins de matériel.
Options de configuration
(Cliquez chaque image pour les agrandir)

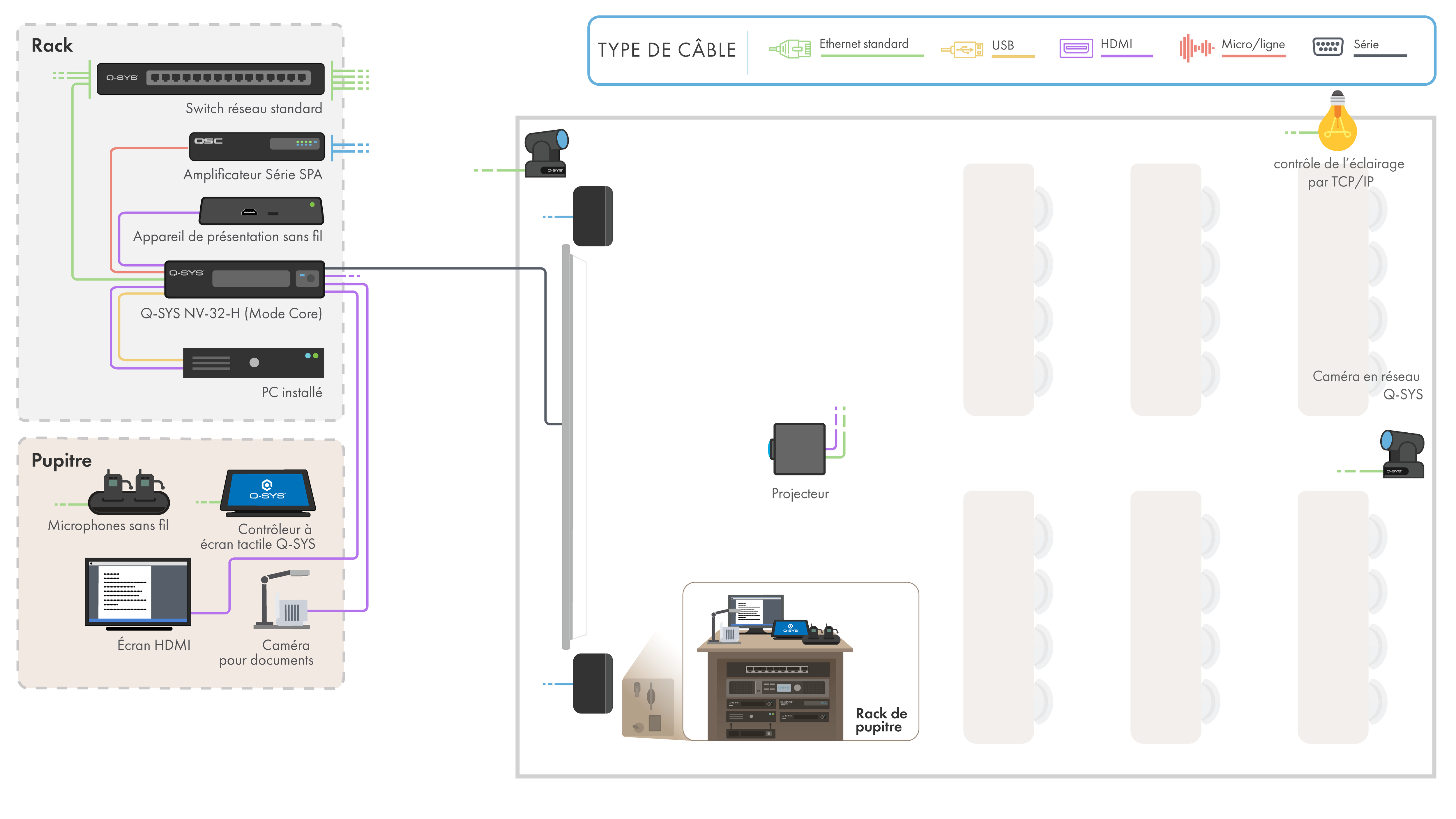

Core模式

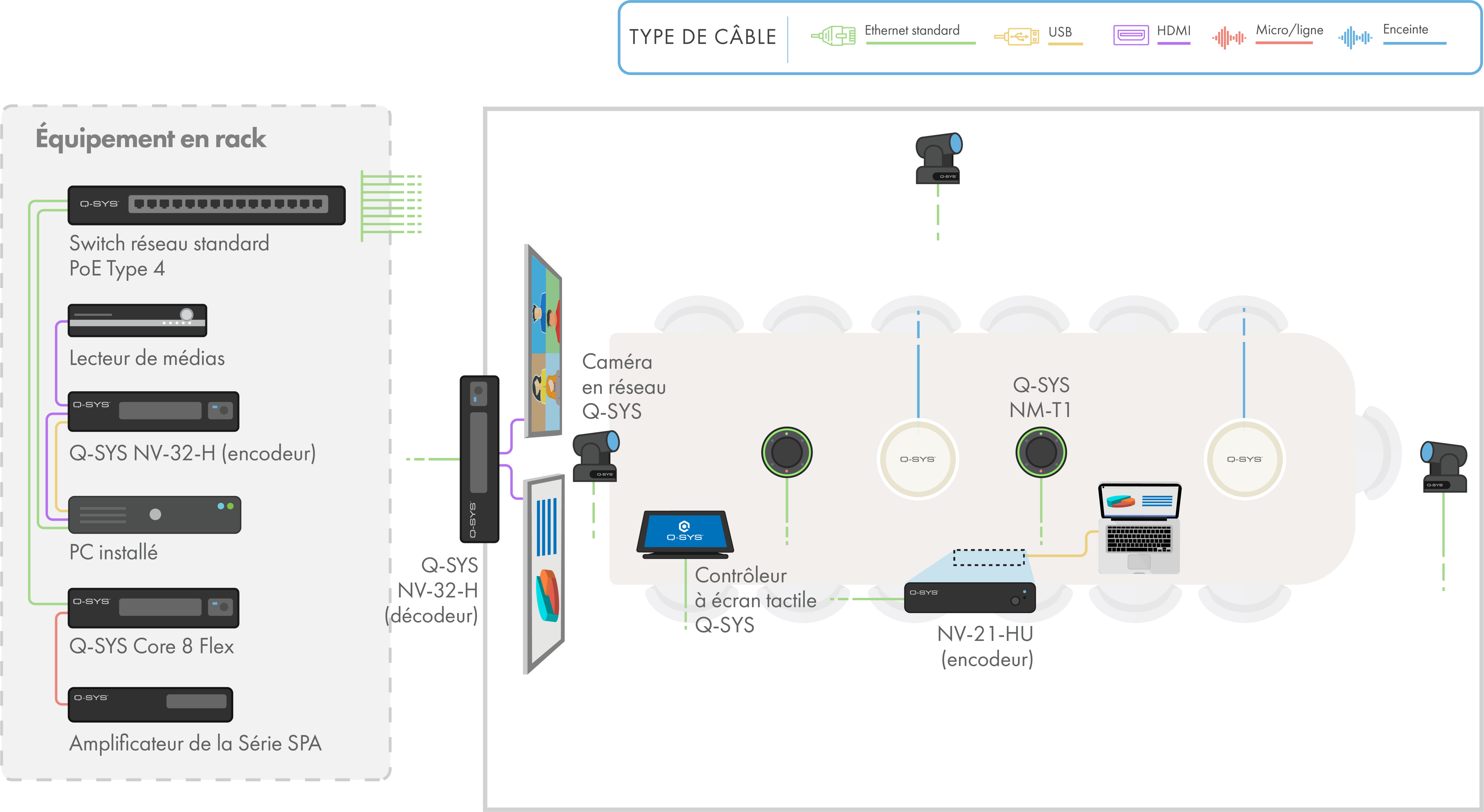

Mode Core et streaming
Mode Périphérique



规格
| 通道容量(仅Core模式) | |||
| 网络I/O通道数量 | 64 x 32 | ||
| 网络I/O总数 | 32 x 16 | ||
| Dante通道 | 利用许可最多可支持32 x 32通道(不包括) | ||
| AEC处理器 | 8 | ||
| VoIP实例 | 1 | ||
| 音频录制/回放 | 4通道录制/ 16通道播放 | ||
| Q-SYS NM-T1容量 | 3 | ||
| 编码或解码(仅周边设备模式) | |||
| 支持的视频编解码器 | Q-SYS Shift™: 最高4K60 4:4:4 Mediacast: 最高1080p30 4:2:0 | ||
| 比特率 | 10 Mbps - 800 Mbps | ||
| 内容保护 | 符合HDCP 2.2标准,可对编码器和解码器之间的所有音频和视频信号进行AES-128加密 | ||
| 音频I/O | |||
| HDMI输入 | 8通道PCM音频,支持Q-SYS路由 | ||
| HDMI输出 | 8通道PCM音频,支持Q-SYS路由 | ||
| 模拟输入 | 3.5毫米非均衡立体声麦克风/线路输入 Q-SYS可路由 | ||
| 模拟输出 | 3.5毫米非均衡立体声线路输出 Q-SYS可路由 | ||
| 视频输入/输出 | |||
| HDMI 2.0输入 | 3x HDMI,支持的最高视频格式:4K60 4:4:4 | ||
| HDMI 2.0输出 | 2x HDMI带图像解析度转换输出,支持的最高视频格式:4K60 4:4:4 | ||
| 缩放器(Scaler) | HDMI输出具有强大的4K60 4:4:4缩放器,可以适应最具挑战性的分辨率和帧率转换。 | ||
| 连接器 | |||
| RS-232 | 三针欧式端子连接,支持Q-SYS控制第三方设备,可以由用户配置 | ||
| GPIO | 欧式端子连接,用于通过Q-SYS控制第三方设备,可以由用户配置 | ||
| LAN A | 千兆LAN连接,可以与Q-LAN连接。PoE 802.3bt Type 4供电。 | ||
| LAN B | 音频和控制流量的冗余连接(仅限Core模式) | ||
| 音频输入 | 信噪比: 90 dBFS | ||
| THD+N: 0.009% @ 0 dB | |||
| 音频输出 | 信噪比: 90 dBFS | ||
| THD+N: 0.0167% @ 0 dB | |||
| 功率 | |||
| 以太网供电规格/功率 | 遵循IEEE 802.3bt Type 4标准 | ||
| 电源信息 | 48 V DC(标称),1.5 A 2针欧式连接器 | ||
| 辅助电源配件 | 90 W PoE供电器(POE-90W-PSU)单独销售 | ||
| 环境 | |||
| 工作环境温度范围 | 0-50° C | ||
| 湿度 | 5-85%,无冷凝 | ||
| 存储温度 | -20°到70° C | ||
| 常规 | |||
| 尺寸 | 8.66 x 11.28 x 1.72英寸 | ||
| 220毫米 x 286.6毫米 x 43.6毫米 | |||
| 重量 | 重量: 4.0磅(1.81千克) | ||
| 监管合规 | CE, FCC Part 15 Class B, RoHS | ||
| 安装配件 | 可以安装在机架上,1RU半机架宽度 | ||
| 支持表面安装、桌面安装或壁挂安装 | |||
| 包含所有安装五金件 | |||
| 电池组成(嵌入式,不可访问) | 一密度碳化钛 | ||
